美志科技的下一代电压传感器技术介绍

综述：

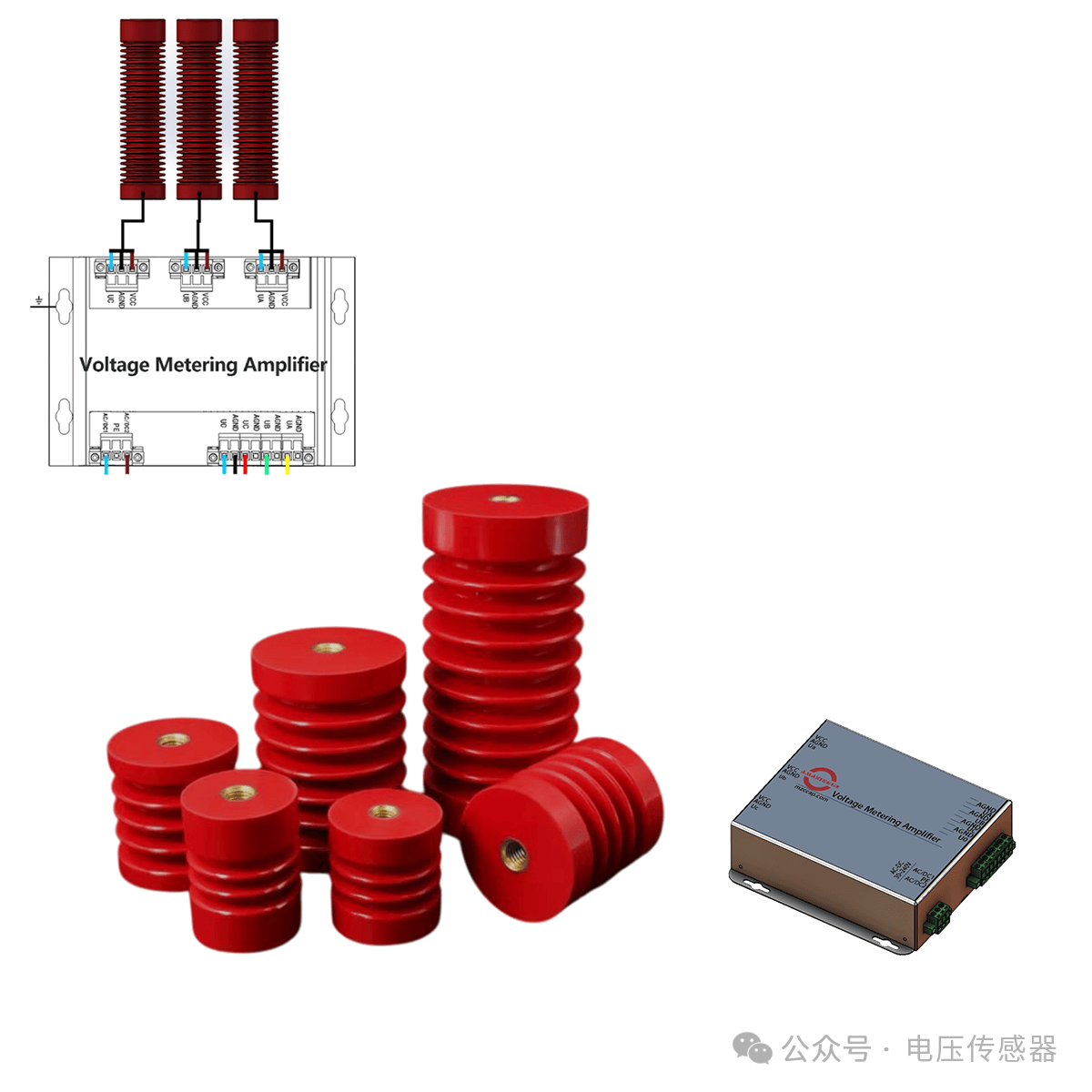

美志科技的下一代电压传感器采用 模块化、智能化、高集成度 设计，由 电压传感器触头（探头）、电压传感器模块（单相）、电压传感器采集器（三相合一） 组成，适用于 智能电网、新能源、工业自动化 等领域。

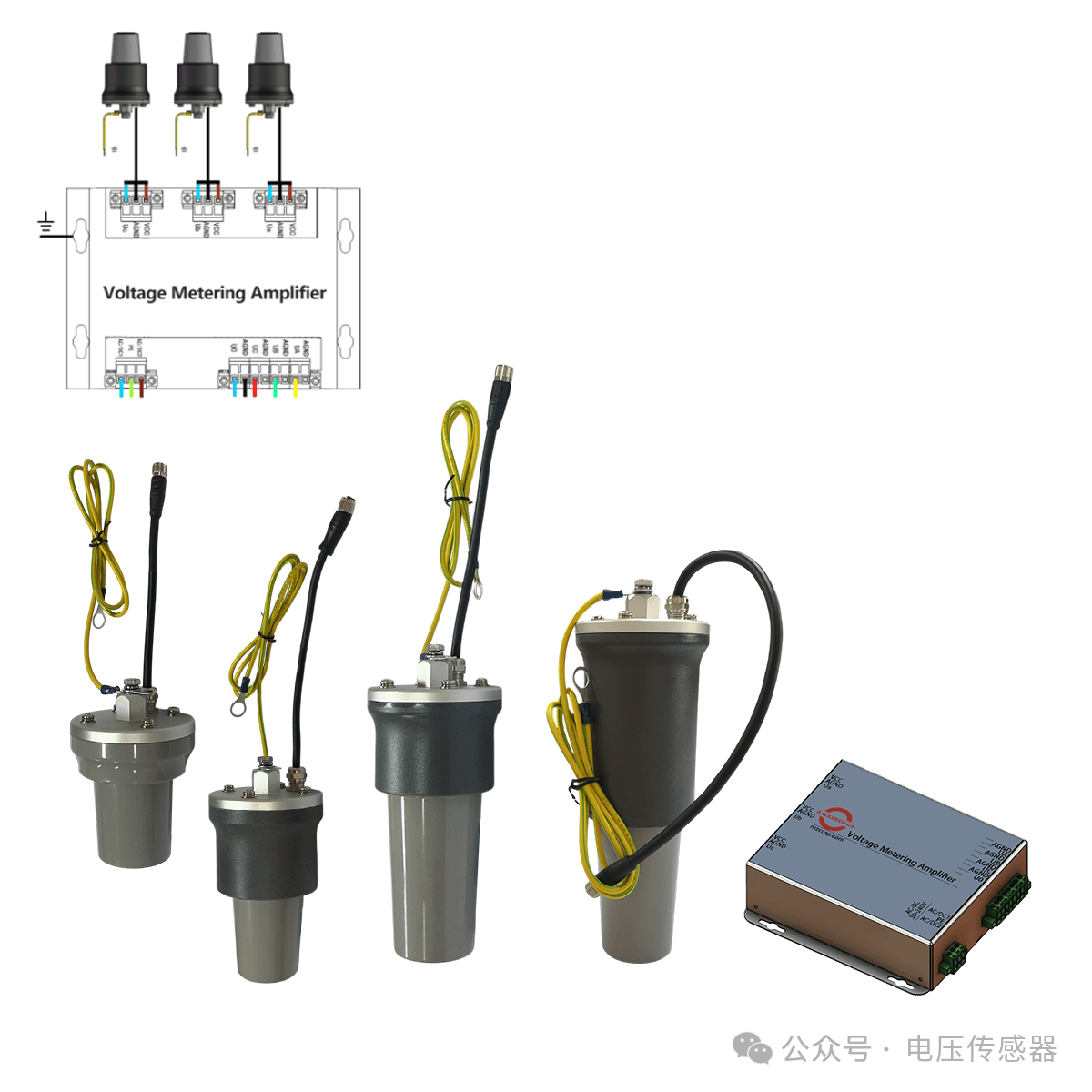

美志堵头式电压传感器

1. 系统架构与核心组件

（1）电压传感器触头（探头）——高压感知层

• 功能：
• 内置于高压设备（如固封极柱、穿墙套管、堵头、绝缘支柱等）的 环氧树脂封装体内，直接接触高压导体，实现 非接触式电压感知。
• 采用 宽频、高精度传感技术，可测量 工频（50/60Hz）至高频（100kHz+） 电压信号，适用于暂态分析（如局部放电、谐波监测，行波测距故障定位）。
• 技术特点：
• 无源设计（无需外部供电，基于电场/电容耦合原理）。
• 抗干扰能力强（采用屏蔽结构，降低外部电磁干扰）。
• 耐高温、耐老化（环氧树脂封装，适应长期运行）。

（2）电压传感器模块（单相）——信号转换层

• 功能：
• 接收触头采集的 高压模拟信号，进行 信号调理、隔离、降幅，输出 标准低压模拟信号（如3.25V）。
• 具备 自校准、温度补偿 功能，确保长期稳定性。
• 技术特点：
• 高精度（0.1级），支持宽动态范围（如0.1V~40kV）。
• 低功耗设计（适合电池或能量采集供电）。
• 模块化结构，可灵活适配不同触头类型。

（3）电压传感器采集器（三相合一）——智能处理层

• 功能：
• 接收 三相电压传感器模块 模拟信号并进行 同步采样、AD转换、数字滤波，输出 数字信号（如RS485/CAN/光纤）。
• 集成 边缘计算能力，可进行 实时谐波分析、故障预警、电能质量监测。
• 技术特点：
• 高集成度（三相数据统一处理，减少布线复杂度）。
• 支持AI算法（如基于深度学习的 局部放电识别）。
• 工业级通信协议（支持IEC 61850、Modbus等）。

2. 技术优势与创新点

（1）全频段感知能力

• 传统传感器仅测量工频电压，而美志科技的方案可覆盖 50Hz~100kHz，适用于：

* 电能质量监测（谐波、间谐波、电压暂降）。

* 局部放电（PD）检测（高频信号捕捉）。

* 新能源并网分析（光伏/风电的宽频扰动）。

（2）高精度与长期稳定性

* 0.1级精度，优于传统电磁式（0.5级）和电子式（0.2级）。

* 自动温度补偿，适应-40°C~85°C环境。

* 无磁饱和问题（相比电磁式互感器）。

（3）智能化边缘计算

• 采集器内置 MCU+AI加速芯片，可本地执行：

* 故障预警（如绝缘劣化趋势分析）。

* 电能质量评估（THD、闪变、不平衡度计算）。

* 数据压缩与滤波，减少云端传输负担。

（4）模块化与易部署

• 触头可定制，适配不同高压设备（如GIS、开关柜、环网柜，熔断器，变压器）。
• 即插即用，减少现场校准时间。
• 支持无线传输（可选LoRa/Wi-Fi 6）。

3. 技术优化

（1）通信与协议扩展

• 增加 TSN（时间敏感网络） 支持，满足 电力同步采样（如IEEE 1588）。
• 提供 云端API，方便接入SCADA/EMS系统。

（2）AI功能强化

• 预置 典型故障库（如电缆老化、绝缘缺陷模式）。
• 支持 联邦学习，实现多节点协同诊断。

（3）测试与认证

• 已通过 IEC 61869、GB/T 20840 标准认证。
• 已进行 EMC/抗震/老化 加速寿命测试。

4. 总结

美志科技的下一代电压传感器是 “感知+计算+通信”一体化 的智能设备，其核心优势在于：

1），宽频带、高精度（适应未来电网的高动态需求）。

2），边缘智能（减少云端依赖，提升响应速度）。

3），模块化设计（灵活适配不同场景）。

未来方向：

1），向 “光-电融合” 发展（如集成光纤测温）。

2），探索 无线无源传感（如基于RFID的电压监测）。

3），构建 电力物联网（PIoT）生态，与智能断路器、储能系统联动。

该技术有望成为 新型电力系统 的核心感知层设备，推动电网从“被动运维”向“主动预测”转型。

欢迎大家提出观点评论，一起探讨！
