高压电容击穿的三种故障现象「美志科普」

美志研发的高压陶瓷电容作为高压电力设备、脉冲电路、电源装置里基础且关键的元器件，承担着储能、分压、隔直、滤波等工作。在长时间高压、高频、恶劣工况之下，电容很容易出现击穿失效，很多人只知晓电容坏掉，却分不清击穿的种类和故障根源，今天，美志公司小李就详细拆解高压电容击穿相关知识外在现象。

常见的高压电容击穿外在现象有三种

1、隐性内部击穿，外壳完好无损

这是最容易被忽略的故障。从电容外部观察，瓷体、镀层、封装外壳完整，没有裂痕、缺角、发黑痕迹，外观和合格品没有区别，可是通电之后已经漏电、短路失效。 故障根源为电容内部陶瓷介质芯片被击穿。陶瓷片内部存在细微气孔、杂质、烧结瑕疵，高压下内部率先导通损坏，损伤封闭在元器件内里，外表不会留下痕迹。这类次品常规目视检查很难筛除，必须依靠耐压、绝缘电阻测试排查。

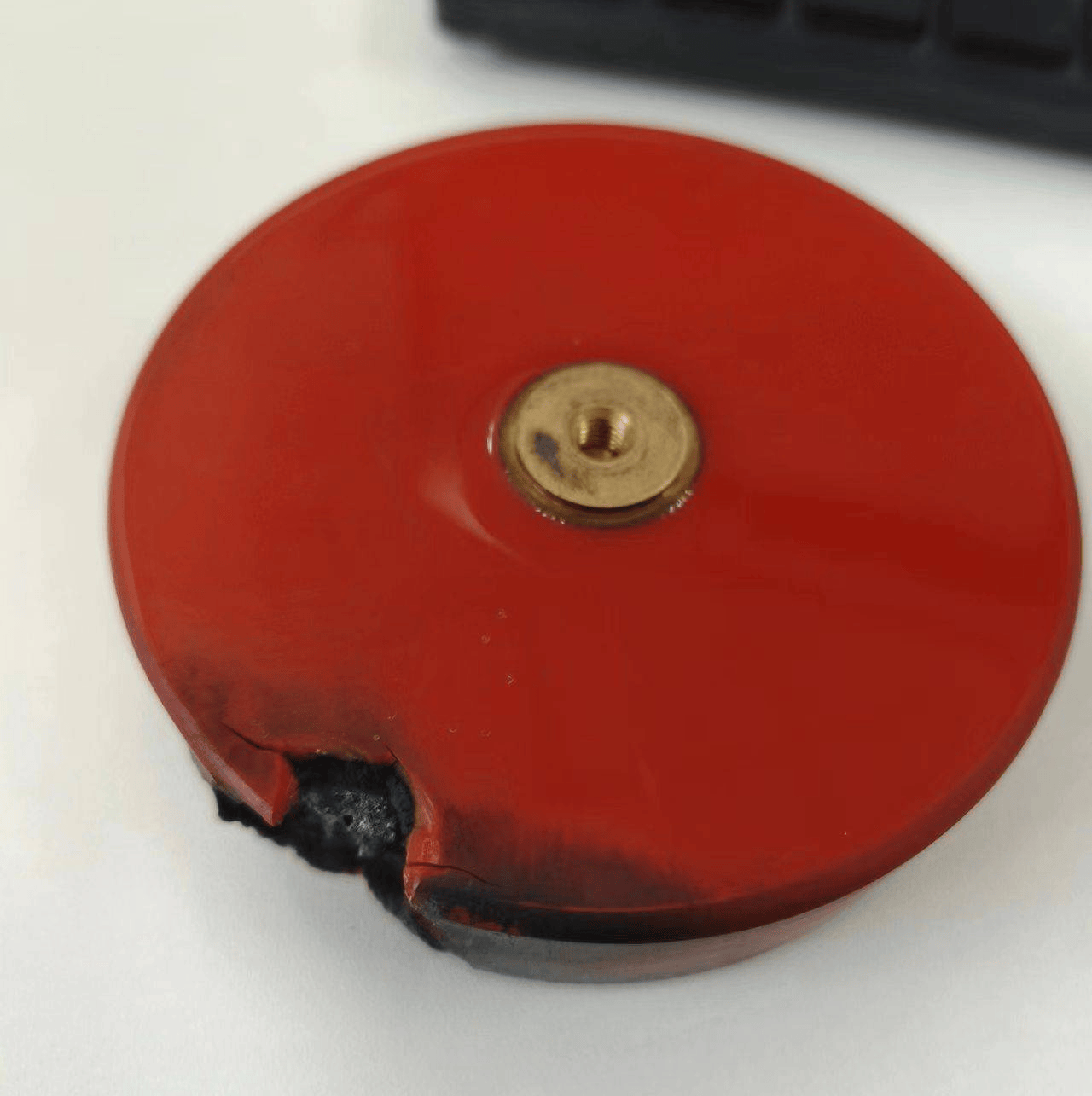

2、瓷体出现裂痕、发黑烧蚀痕迹

不少击穿后的高压电容，陶瓷表层会出现细长裂纹、烧黑点、烧灼缺口。 该故障大多属于介质击穿。陶瓷介质长期承受高压电场，介质材料慢慢老化；电压冲击、温度骤变、频繁充放电，让陶瓷内部晶格受损，电场集中在缺陷位置，介质被不可逆破坏，电弧灼烧瓷体，最终留下裂痕与烧痕。

3、电容直接炸裂、崩碎

属于破坏性极强的击穿故障，通电瞬间电容直接炸开、瓷片碎裂。

1. 单机耐压检测阶段：单独给一颗电容加压测试，一般很难炸裂。测试电压场强环境简单，电流偏小；

2.实际电路工况炸裂：当几十颗高压电容串联、并联工作，叠加后的电场强度成倍升高，瞬时冲击电流很大，发生电流型击穿。内部击穿瞬间产生高温、高压气体，巨大的冲击力直接将陶瓷外壳撑碎。

好了，以上就是小编科普的关于高压电容击穿的三种故障现象。

有补充的，欢迎大家在评论区聊下！

更多精彩内容，关注“美志电容”
