选型干货｜6大类高压陶瓷电容 不同应用场景说明

国内美志研发“高压陶瓷电容”是高压设备、电网、科研装置的核心元器件，负责分压、滤波、储能、脉冲触发。选型失误极易引发局放超标、击穿、烧机，直接影响设备稳定性与使用寿命。

品类多、参数杂、工况适配难，是多数研发、采购的选型痛点。本文一站式精简6大主流高压陶瓷电容。

6大主流高压陶瓷电容｜精准选型+适用场景

美志高压陶瓷电容无通用型号，不同系列耐压、抗脉冲、局放性能差异巨大。以下是工业、电力、科研高频使用的6大核心品类，精准对应不同工况需求。

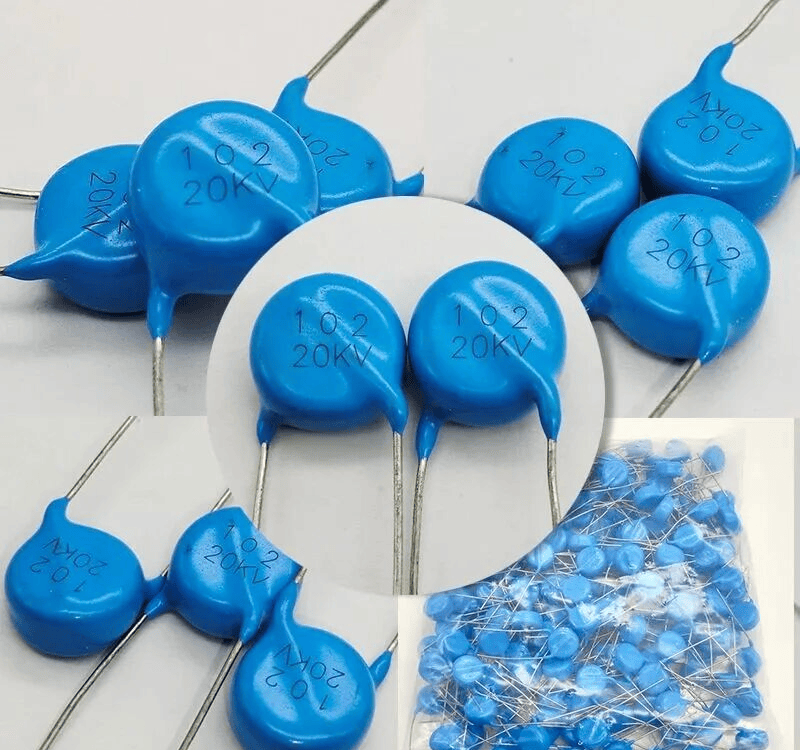

1. 圆片引线高压瓷片电容（通用基础款）

特点：3kV–40kV宽电压，体积小、稳定性强、交期快、性价比高。

适用场景：空气净化、臭氧设备、X光机电源、倍压电路、点火、安检设备分压滤波与脉冲储能。

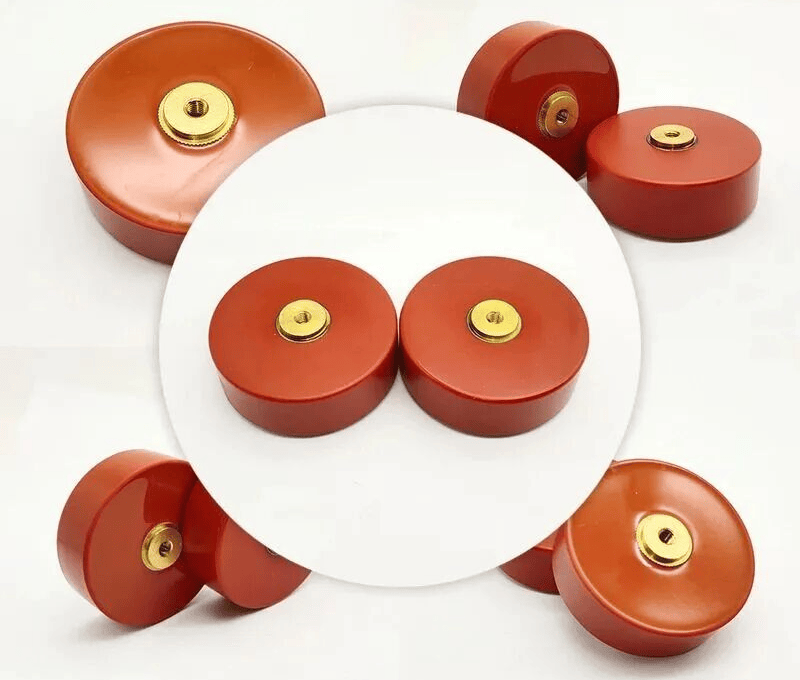

2.螺栓式超高压陶瓷电容

特点：超高压系列，最高150kV，低局放、抗大脉冲、耐户外强电磁干扰。

适用场景：电力输配、高压计量、脉冲功率设备、粒子加速器、高压试验仪器高精度分压、储能滤波。

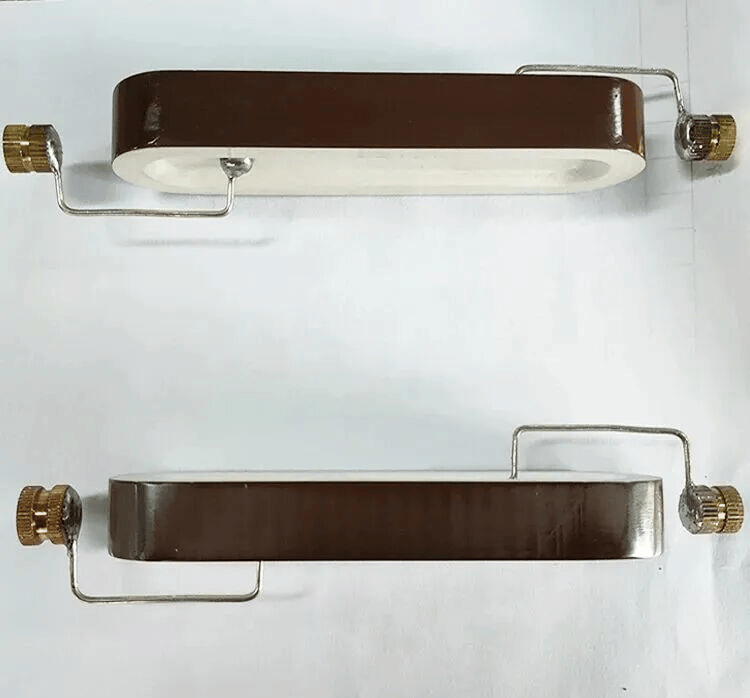

3. 高频脉冲特种陶瓷

电容特点：特种脉冲系列，自研陶瓷介质，耐高温、耐高频反复冲击，

可以支持非标异型定制，杜绝高频击穿衰减。

适用场景：激光设备、等离子体电源、军工装备、高能物理科研试验装置。

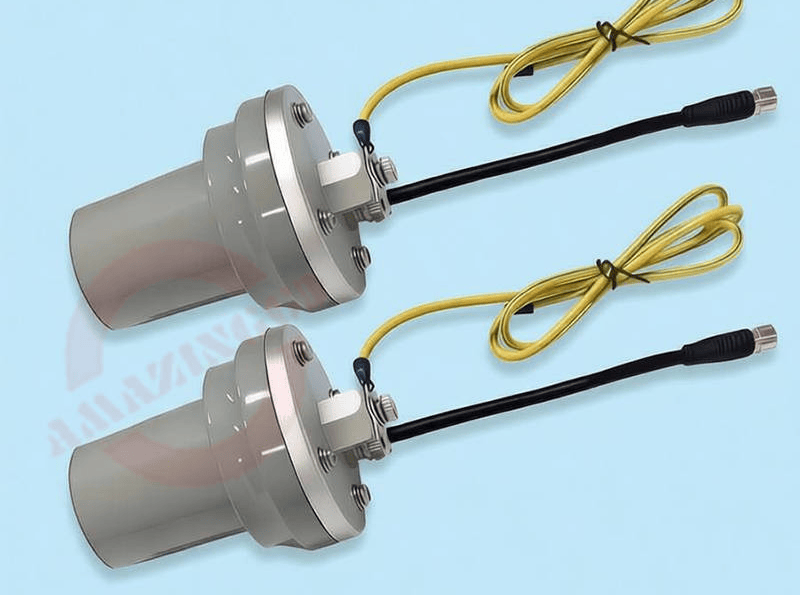

4. EVT分压传感专用陶瓷电容

特点：电网专用分压电容，线性度高、无磁饱和、精度稳定，完美替代传统电磁PT。

适用场景：10kV–40.5kV环网柜、充气柜、柱上开关、智能配网计量与保护设备。

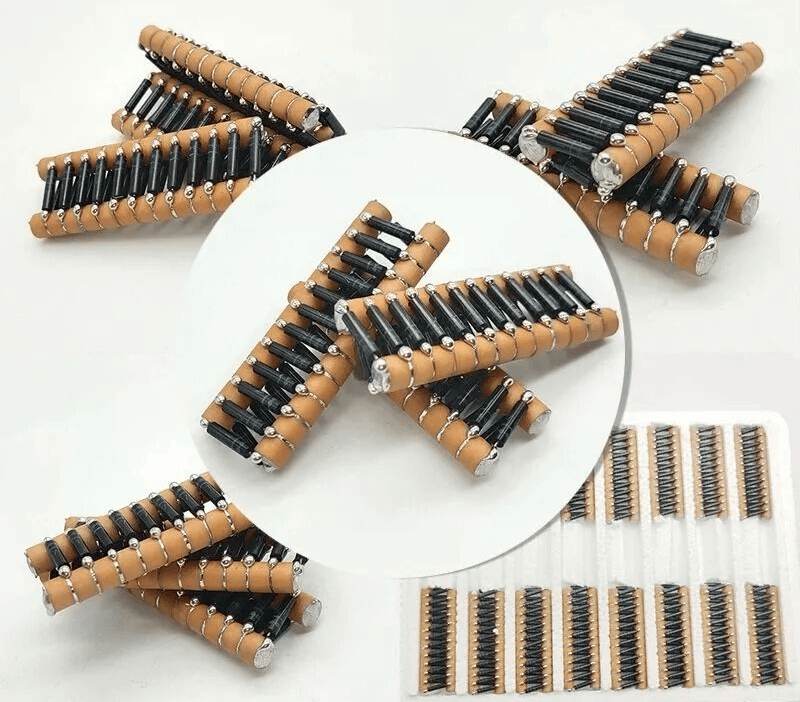

5. 集成式高压陶瓷电容模组

特点：一体化集成封装，一致性高、绝缘性优、安装便捷，适配量产降本。

适用场景：新能源高压电控、储能变流器、高压测试模组、医疗高压集成设备，静电模块。

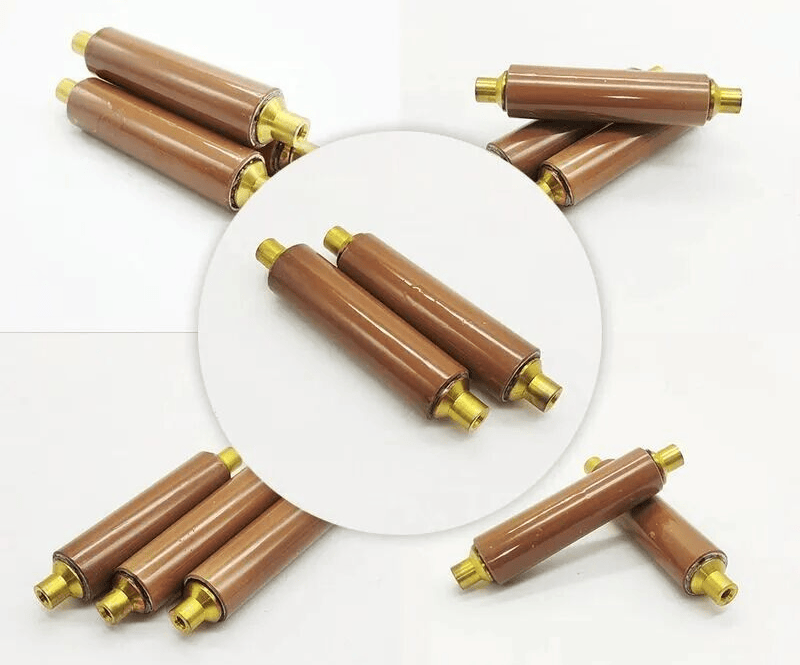

6. 高压陶瓷芯棒电容

特点：专属电力工频高压设计，耐压覆盖3kV–35kV，低损耗、低局放（可稳定≤5PC）、温漂小、充放电性能优异，无极性、绝缘性强，适配-25℃~+85℃宽温工况，电气指标优于国标，结构稳固适配电力柜体长期稳定运行。

适用场景：10/24/35kV高压带电显示器、带电闭锁装置、开关柜、SF6/真空断路器、电容式绝缘子、电压互感器、电力传感分压核心单元，是中低压配网智能化传感的专用核心电容。

需要工况匹配、参数选型、样品测试？请评论区留言，美志工程师给你们解答！
