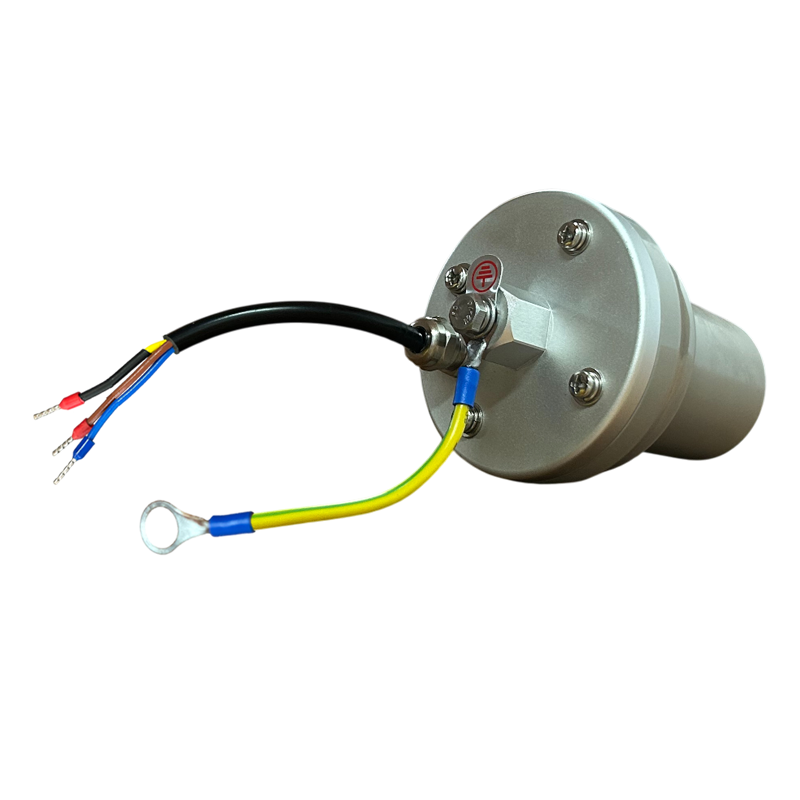

电压传感器
名称：电压传感器
发布时间：2025-12-23 09:31:27点击率：
详细信息
堵头式电压传感器是一种用于测量高频电压信号的设备，基于电容分压原理，通过高压嵌件、高压电容和二次输出嵌件等部件的配合，将高压信号转换为二次侧的小电压信号输出；当有电压输入时，高压电容与高压嵌件和二次输出嵌件相互作用，实现信号的转换。可实现电压信号的准确测量。
参数 10KV 13.8KV 24KV 35KV
工频耐压
42KV
 56KV
 80KV
 90KV
雷电冲击电压
 75KV
 115KV
 150KV
 210KV
相电压变比
 10KV/√3：3.25V/√3
 13.8KV/√3：3.25V/√3
 24KV/√3：3.25V/√3
 35KV/√3：3.25V/√3
零序电压变比
 10KV/√3：6.5V/3
 13.8KV/√3：6.5V/3
 24KV/√3：6.5V/3
 35KV/√3：6.5V/3
相电压精度
 0.5
零序电压精度
 1/3P
局部放电
 ≤10PC（1.2Un）
模拟负载电阻
 1MΩ//75PF      200KΩ//350PF      2KΩ//50PF
辅助电源
 AC/DC24~48V
频率
 50Hz
额定电压系数
 1.9Un持续8小时
最大供应电流
 30mA
环境温度
 -40℃~+70℃
执行标准
 GB/T 20840.7(GB/T 20840.6)/IEC 60044-7(IEC 61869-6/11)
信号输出方式
 信号线（标准线长2.2m）（可定制长度）五芯端子

如需要其他电压等级和尺寸的堵头电压传感器，可联系我们进行咨询定制
