什么是EVT堵头式电压传感器?工作原理是什么？

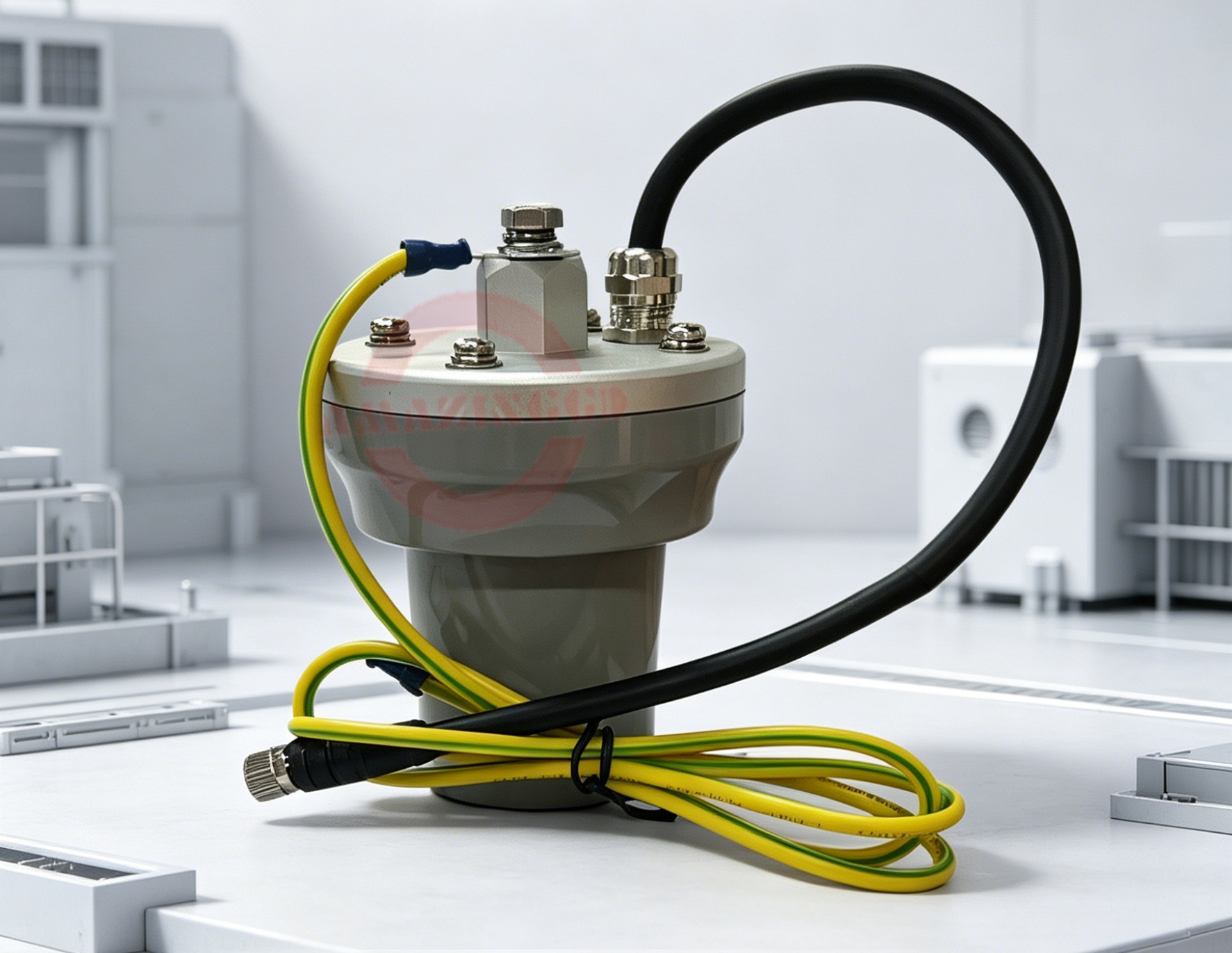

堵头电压传感器（也称堵头式电子式电压传感器/EVT），是广东“美志电子”传感器厂家专业研发生产的 一种直接替代环网柜或电缆分支箱上电缆接头绝缘堵头的智能传感设备。它采用电容分压原理，在起到原绝缘堵头密封、绝缘作用的同时，实时采集高压侧的电压信号并转换为低压小信号输出，是实现配电网“一二次融合”的关键部件。

它的核心特点可以从以下几个方面理解：

工作原理：内部集成了高压臂电容和低压臂电容（或分压网络）。当高压电通过高压嵌件接入时，利用电容分压比将数千伏的高压（如10kV/35kV）按比例转换为几伏的弱电信号（如3.25V或6.5V），供二次设备直接采集，无需传统PT（电压互感器）再进行转换。

形态与安装：外形、接口尺寸与标准的电缆绝缘堵头完全一致（如T型头后堵头位置），采用插拔式设计。安装时只需拧下原来的普通堵头，替换上该传感器即可，无需改造柜体、无需开孔，施工非常便捷。

主要功能：除了基础的电压实时监测（防过压/欠压），通常还集成了测量、计量、保护三合一功能，可输出相电压和零序电压信号，用于故障快速隔离、电能计量及状态监测等。

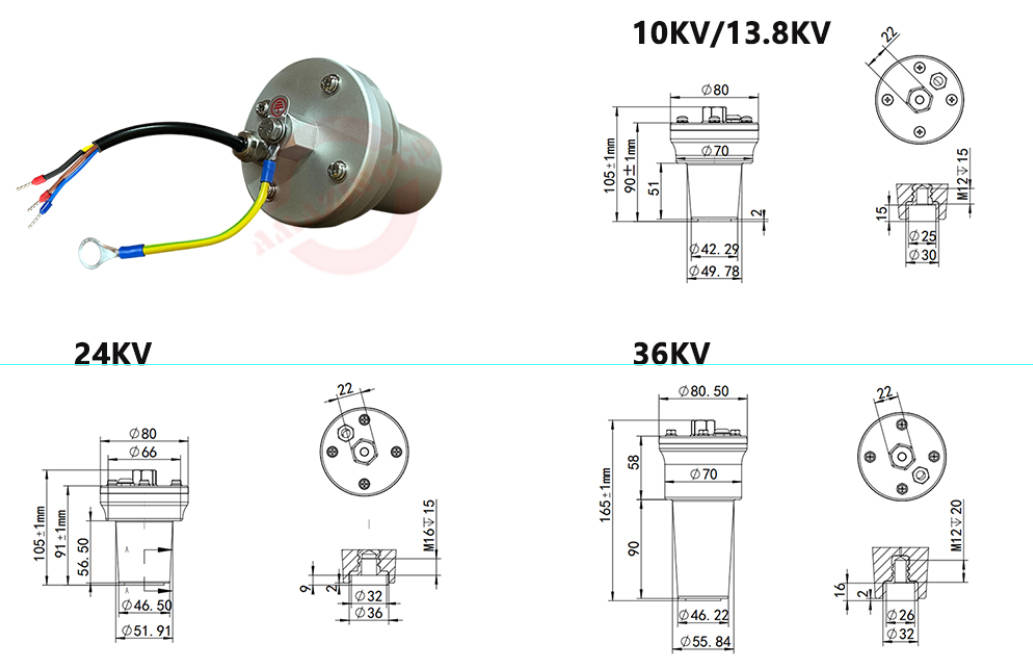

美志堵头传感器的参数图纸

核心优势：相比传统电磁式PT，它无铁芯、无油、无SF6气体，因此体积小（节省约70%空间）、重量轻、不易谐振、无饱和问题，且全寿命周期基本免维护，安全性更高。

这类传感器主要应用于 10kV~35kV 环网柜、电缆分支箱、箱式变电站 以及新能源（光伏、风电）配网设备中。

以上就是美志电子关于堵头式EVT电压传感器的科普介绍。
