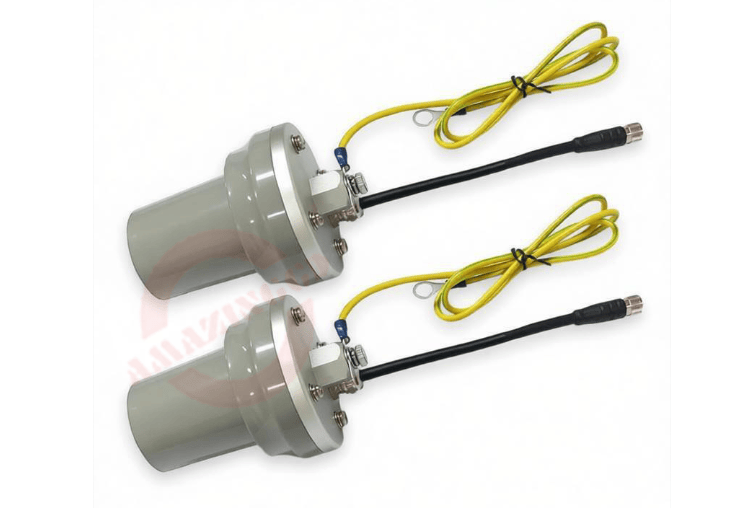

堵头传感器也称为“电压互感器”，是广东“美志厂家”研发的一款电力产品。堵头电压传感器的核心原理是电容分压技术，它将传统电缆终端的“绝缘堵头”与“电压互感器”合二为一，通过特定的电容比例把高压电“缩微”成安全的低压信号。

具体工作流程如下：

高压耦合（输入端）

传感器的金属内芯（高压嵌件）直接与电缆导体或导电杆连接，承受全电压（如10kV或35kV）。电流随即流入内置的高压臂电容（C1）。

比例分压（核心过程）

电流经过 C1后，流向低压臂电容（C2），最后接地。根据电容串联分压公式 Uout=Uin×C1+C2C1，通过精密设计两个电容的容量比值，使输出的电压 Uout被固定缩小到一个标准的安全幅值（工业标准通常为 3.25V 或 6.5V 交流信号）。

信号输出（输出端）

从 C1和 C2的连接点引出一根屏蔽双绞线（通常是带插头的电缆），将这路微弱的低压信号直接传送给配电终端（DTU/FTU）或智能电表进行采样计算，从而还原出实际的高压数值。

绝缘与结构一体化

整个电容芯体及引线被特殊环氧树脂或硅橡胶（通常为三元乙丙橡胶 EPDM）整体浇注封装。这不仅保证了极高的电气绝缘性能（替代了原来的绝缘堵头），还起到了密封防水、抗紫外线老化的作用，确保长期稳定运行。

简单来说，它就相当于一个固定在电缆头尾端、不需要电源的“高压比例尺”，物理上堵住了接口，电气上量出了电压。

这类传感器主要应用于 各类 环网柜、电缆分支箱、箱式变电站 以及新能源（光伏、风电）配网设备中。

以上就是美志电子关于堵头式EVT电压传感器的原理介绍。
